產品名稱: DBF系列低噪聲離心式風機箱
廣泛應用于工業生產、民用建筑、商業娛樂、文教衛生等行業的空調工程系統的送風和排風
詳細信息
一、特性及應用
DBF系列風機箱是專為滿足不同工況運行的送風排風設備，根據季節變化及運行工況調節所需風量，節省能耗，并可同事向多方向的管道送風。具有運行平穩、噪聲低、體積小、重量輕、外形美觀、維護保養方便等優點。風機箱亦可根據要求通過電源調壓或電源變頻來調節風量、風壓，配置電控箱后可遠程控制。
DBF－Ⅰ型風機采用外轉子電機驅動，多風結構，臥式為水平進出風，立式為水平進風垂直上出風。
DBF－Ⅱ型為前向多翼式離心風機箱，單風機皮帶傳動結構，風量大。
DBF－Ⅲ型為后向板式離心風機箱，單風機皮帶傳動結構，風壓高。
DBF－Ⅰ型、Ⅱ型、Ⅲ型風機箱可根據用戶要求在進風口裝設能起鋁慮塵作用的空氣過濾網，或加設初中效過濾段可用作凈化風機箱（箱體長度尺寸另行確定）。

二、性能參數表 DBF-Ⅰ型性能參數表

型號	風量(m3/h)	全壓Pa	電機功率KW	噪聲dB(A)	重量(Kg)
DBF20	2000	190	0.25	55	85
DBF30	3000	323	0.55	58	90
DBF2×20	4000	190	2x0.25	58	175
DBF40	4000	373	0.8	60	180
DBF50	5000	441	1.1	62	185
DBF3×20	6000	190	3x0.25	60	180
DBF2×30	6000	323	2x0.55	61	160
DBF60	6000	302	1.1	63	210
DBF70	7000	385	1.5	65	220
DBF2×40	8000	373	2x0.8	63	290
DBF80	8000	407	1.8	65	240
DBF3×30	9000	323	3x0.55	63	300
DBF90	9000	450	2.2	63	280
DBF2×50	10000	441	2x1.1	65	200
DBF100	10000	601	3	65	275
DBF3×40	12000	373	3x0.8	65	380
DBF2×60	12000	302	2x1.1	65	220
DBF120	12000	750	4	65	300
DBF2×70	14000	385	2x1.5	67	240
DBF3×50	15000	441	3x1.1	67	420
DBF2×80	16000	407	2x1.8	67	470
DBF2×90	18000	450	2x2.2	67	470
DBF2×100	20000	601	2x3	67	500
DBF2×120	24000	750	2x4	67	520

DBF-Ⅱ型性能參數表

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
2.8	1300	3250 4290 4875 5590	642 634 592 541	1.5	59
	1200	3000 3960 4500 5160	547 540 504 461	1.1	58
	1100	2750 3630 4125 4730	460 454 424 387	1.1	57
	1000	2500 3300 3750 4300	380 375 350 320	0.75	56
3.15	1200	4560 5400 6240 6840	650 648 634 598	2.2	62
	1100	4180 4950 5720 6270	548 544 532 502	1.5	60
	1000	3800 4500 5200 5700	454 450 440 415	1.1	58
	900	3420 4050 4680 5130	368 365 356 336	0.75	56
3.55	1100	5170 6270 7370 7920	655 653 629 605	2.2	62
	1000	4700 5700 6700 7200	545 540 520 500	1.5	60
	900	4230 5130 6030 6480	440 437 431 405	1.5	58
	800	3760 4560 5360 5760	349 346 333 320	1.1	55

DBF-Ⅲ型性能參數表

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
2.8	2400	2112 2994 3660 4060	822 737 629 565	1.5	64
	2200	1936 2745 3355 3722	691 620 529 475	1.1	62
	2000	1760 2495 3050 3384	571 512 437 393	1.1	61
	1800	1584 2245 2745 3045	462 414 353 318	0.75	59
3.15	2200	2695 3732 4675 5225	871 774 669 597	2.2	66
	2000	2450 3393 4250 4750	720 640 553 493	1.5	64
	1800	2205 3053 3825 4275	583 518 447 399	1.1	62
	1600	1960 2714 3400 3800	460 409 353 315	0.75	58
3.55	2000	3462 4800 6000 6857	913 818 700 617	2.2	68
	1800	3115 4320 5400 6171	739 662 567 499	1.5	65
	1600	2769 3840 4800 5485	584 523 448 394	1.5	62
	1400	2423 3360 4200 4800	447 400 343 302	1.1	60

DBF-Ⅱ型性能參數表-

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
4	900	6200 8000 9500 11000	595 580 560 515	3	62
	800	5511 7105 8444 9777	470 458 442 407	2.2	59
	700	4817 6216 7388 8555	357 348 336 309	1.5	58
	650	4477 5776 6859 7942	209 302 291 268	1.1	56
4.5	750	9000 11250 13400 16928	573 562 550 500	4	65
	700	8400 10500 12500 15800	500 490 480 440	3	63
	600	7200 9000 10715 13542	367 360 352 323	2.2	58
	550	6600 8250 9820 12412	208 202 296 271	1.5	56
5	700	10500 12833 16333 19250	578 571 537 510	5.5	64
	600	14000 16500 18170 20800	428 425 420 410	4	65
	500	11666 13750 15141 17333	299 295 291 284	3	60
	400	9333 11000 12113 13866	190 188 186 182	2.2	55
5.6	700	14758 18030 22948 27045	722 714 672 638	7.5	66
5.6	600	15435 19670 23182 25529	531 529 525 494	5.5	64

DBF-Ⅲ型性能參數表-續表

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
4	1800	4612 6468 8100 9000	1018 906 775 697	3	68
	1600	4100 5750 7200 8000	805 716 613 551	2.2	66
	1400	3587 5631 6300 7000	616 548 469 421	1.5	63
	1200	3075 4312 5400 6000	452 402 344 309	1.1	60
4.5	1600	5760 8094 10057 11428	1005 893 774 685	4	69
	1400	5040 7083 8800 10000	770 684 593 525	3	67
	1200	4320 6071 7542 8571	565 502 435 385	2.2	64
	1100	3960 5565 6914 7857	475 422 366 324	1.5	61
5	1400	7089 10033 12395 14000	969 850 743 657	5.5	71
	1200	6077 8600 10625 12000	712 625 546 483	3	68
	1000	5064 7166 8854 10000	494 434 379 335	2.2	6.4
	900	4557 6450 7968 9000	400 351 307 271	1.5	62
5.6	1400	10080 14175 17999 20025	1209 1081 931 823	7.5	74
5.6	1200	8640 12150 15428 17164	888 794 684 604	5.5	70

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
5.6	500	16318 19318 21274 24353	371 368 364 356	4	62
5.6	400	13113 15454 17019 19482	240 236 233 227	3	58
6.3	550	25666 30250 33311 38113	567 562 558 547	11	70
	500	23333 27500 30283 34666	468 465 460 452	7.5	68
	450	21000 24750 27255 31200	379 376 374 366	5.5	66
	350	16333 19250 21198 24266	230 229 226 221	4	59
7.1	500	33413 39380 43365 49652	594 590 586 575	15	72
	450	30071 35442 39029 44678	481 479 475 465	11	69
	400	26730 31504 34692 39740	382 379 375 368	7.5	67
	350	23389 27566 30356 34749	292 290 286 281	5.5	63
8	450	43008 50668 55818 63897	636 634 622 602	15	74
	400	38229 45656 49616 56797	560 502 491 475	11	70
	350	33450 39424 43414 49698	385 383 376 364	7.5	66
	300	28672 33792 37212 42598	283 281 276 267	5.5	64

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
5.6	1000	7200 10125 12858 14304	617 552 475 420	3	66
5.6	850	6120 8606 10428 12158	445 398 343 303	2.2	63
6.3	1200	12000 17333 21333 24000	1120 1006 851 773	11	74
	1000	10000 14440 17780 20000	777 698 591 537	5.5	70
	900	9000 13000 16000 18000	630 566 479 435	4	68
	800	8000 11550 14220 16000	497 447 378 343	3	66
7.1	1200	17330 24300 30670 33600	1400 1272 1089 954	15	77
	1000	14440 20250 25560 26000	972 883 756 662	11	73
	900	13000 18220 23000 25200	788 716 613 537	7.5	71
	800	11560 16200 20440 22400	622 565 484 424	5.5	69
8	900	18225 26156 31991 35530	996 906 775 679	11	76
	800	16200 23250 28437 31583	787 716 613 537	7.5	74
	700	14175 20343 24882 27635	602 548 469 411	5.5	71
	600	12150 17437 21327 23687	442 402 344 302	4	68

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
9	400	54432 64152 70644 80870	635 632 622 607	22	75
	350	47628 56133 61814 70761	486 482 477 465	15	70
	300	40824 48114 52933 60652	358 357 350 342	11	68
	250	34070 40095 44152 50544	248 247 243 237	5.5	65
10	350	65250 76902 84686 96943	599 597 586 567	30	74
	300	55929 65915 72588 83094	440 438 430 416	15	70
	250	46607 54929 60490 60245	306 305 299 289	11	66
	200	37286 43944 48392 55396	196 194 190 185	7.5	62

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
9	900	25875 36562 44062 50625	1249 1134 966 863	22	79
	800	23000 32500 39167 45000	987 896 764 682	15	76
	700	20125 28437 34271 39375	755 686 584 522	11	73
	600	17250 24375 29375 33750	555 504 429 383	7.5	70
10	800	32670 45713 60000 64000	1251 1125 960 858	30	80
	700	28583 40000 52500 56000	958 861 735 657	18.5	77
	600	24500 34285 45000 48000	704 633 540 483	15	74
	550	22458 31427 41250 44000	591 531 453 405	11	72

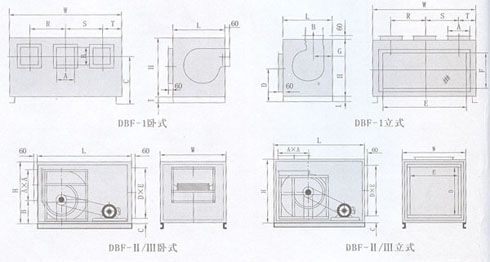

三、DBF系列風機箱外形示意圖

四、DBF-Ⅰ型外形尺寸表(單位：mm)

型號	尺寸
	L	W	H	A	B	C	D	E	F	G	I	R	S	T
DBF20	650	630	630	295	260	414	345	510	480	230	60	/	/	300
DBF30
DBF2×20		1200						1110					600
DBF2×30
DBF3×20		1700						1610				550	550
DBF3×30
DBF40	850	700	820	315	360	560	450	610	650	280	80	/	/	350
DBF50
DBF2×40		1300						1210					640	330
DBF2×50
DBF3×40		1900						1810				640		310
DBF3×50
DBF60	850	900	820	430	360	560	450	810	650	280	80	/	/	450
DBF70
DBF80
DBF2×60		1800						1710					900
DBF2×70
DBF2×80
DBF2×90	1000	900	990	400	460	700	545	810	800	330	100	/	/	3450
DBF2×100
DBF2×120
DBF2×90		1800						1710					900
DBF2×100
DBF2×120

五、DBF-Ⅱ、Ⅲ型風機箱外形尺寸表(單位：mm)

機號	L	W	H	A	B	C	D	E	重量
2.8	1150	750	800	350	275	145	450	510	85
3.15	1300	850	850	400	290	145	550	560	110
3.55	1400	950	900	450	310	145	650	610	150
4	1450	1050	1000	500	345	145	750	710	180
4.5	1550	1200	1050	560	375	145	900	760	210
5	1750	1350	1200	640	405	145	1050	910	330
5.6	1850	1550	1300	720	420	145	1250	1010	400
6.3	1950	1700	1450	800	465	175	1340	1100	480
7.1	2250	1850	1650	900	530	175	1490	1300	730
8	2400	2150	1800	1010	580	175	1790	1450	1000
9	2600	2350	2000	1130	660	175	1990	1650	1300
10	2800	2600	2200	1270	700	175	2240	1850	1600

注：表內重量不包括電機重量。
